JXF夾板式襯氟軸流泵

一、產品概述 JXF型夾板式軸流泵相比常規軸流泵，在耐腐、耐磨、耐高溫、不泄漏、效率等方面得到了很大的提升！ JXF型夾板式軸流泵，是一款由專家設計，并經過多年市場驗證的成熟型產品，目前應用比較廣泛的行業是鈦白粉行業廢酸濃縮處理，效果很好該泵具有效率高、汽蝕性能好的特點。在鈦合金都無法長久耐用的工況下，生產的JXF型夾板式軸流泵，可以適用數年之久。二、產品優點 1、很強的耐腐蝕性能

聯系電話：136-2518-2808

立即咨詢在線留言

產品詳情

一、產品概述

JXF型夾板式軸流泵相比常規軸流泵，在耐腐、耐磨、耐高溫、不泄漏、效率等方面得到了很大的提升！ JXF型夾板式軸流泵，是一款由專家設計，并經過多年市場驗證的成熟型產品，目前應用比較廣泛的行業是鈦白粉行業廢酸濃縮處理，效果很好該泵具有效率高、汽蝕性能好的特點。在鈦合金都無法長久耐用的工況下，生產的JXF型夾板式軸流泵，可以適用數年之久。

二、產品優點

1、很強的耐腐蝕性能　　

該泵過流部分全部采用的優質PFA材料，對硝酸、硫酸、鹽酸、磷酸、強氧化劑等腐蝕性液體，適應性很強，特別是腐蝕性越強，尤能顯示其優越性能。其耐腐蝕性能遠遠超過高鎳合金、20號合金，更遠超過高硅鑄鐵，在市場上享有耐腐蝕王美稱。

2、優異的耐磨性能　　

該泵采用特殊工藝烘熔、模壓而成，其中鋼襯復合泵泵體襯氟厚度10mm以上，夾板式泵泵體氟厚度25mm以上，并在氟內壁上進行特殊處理，抵抗硫酸亞鐵磨蝕為國際上出了名的好用。

3、優良的耐高溫性能　　

由于該泵具有優良的熱急變性、自潤滑性和抗沖擊性能。故葉輪等氟塑料關鍵部位不會因沖擊而開裂，彌補了陶瓷泵、高硅鑄鐵泵易碎的缺陷，由于整機性能優異，運轉平穩，在-30℃～150℃的惡劣環境下可放心長期使用。 (廢酸濃縮處理至高溫130℃，而氟材料熔點為360℃)

4、拆卸簡便，便于維修　　

由于葉輪、泵蓋、軸套全部采用氟材料，泵的自重大為減輕，可輕松便捷地將轉子部分從泵體取出，故拆、卸、裝能輕易完成。避免了硅鐵泵需小心翼翼修理，害怕破碎、放不開手腳等弊病。

三、結構特點

1、本泵根據軸流泵所需參數特點，按優良的流動條件設計。

2、本泵采用后開門拉出式結構泵，拆卸維修方便，檢修時可不拆卸聯接管路，變可將泵的軸子取出。

3、軸封采用新型組合式密封，能適合用于輸送含懸浮顆粒的強腐蝕性液體。

4、泵體流道不易堵塞，汽蝕余量大，軸及軸承設計可靠性高，以保證運行平穩，振動小，噪音低，壽命長。

5、泵的旋轉方向，在軸承支架上用箭頭標明。

四、技術參數

流量：3460-4400（m3/h）；

揚程：2.8-4.2（m）；

轉速：400-490（r/min）；

功率：75-132（KW）；

葉輪吸入方式：單吸式；

驅動方式：電動。

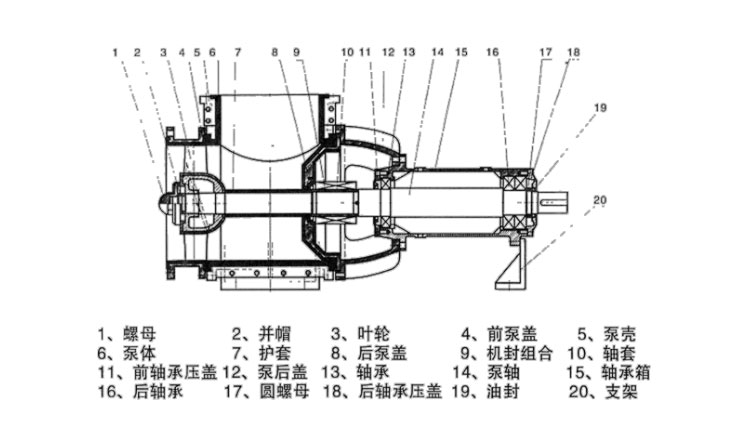

五、產品結構圖

六、選型參數表

型號	葉輪代號	流量	揚程	轉速	軸功率	功率
		流量	揚程	轉速	軸功率	功率
		M3/h	m	R/min	kw	(比重1.3)
JXF-250	1	300	3	980	3.5	7.5
JXF-300	1	397	4	980	6.1	11
	2	498	3.6	980	7	11
	3	678	2.9	980	7.6	15
	4	1783	2.4	980	16.4	30
JXF350	1	820	4.1	980	12.7	22
	2	800	4.5	980	13.5	30
	3	1090	3.9	980	15.4	30
	4	1260	3.3	980	16.2	37
JXF450	1	1290	4	730	18.7	37
	2	1400	4	730	20.1	45
	3	1650	4	730	23	45
	4	1640	4.2	730	24	45
JXF500	1	1790	4.5	730	30	55
	2	2055	4.4	730	33.7	55
	3	2342	4.8	730	39.8	75
	4	2680	4.3	730	40.2	75
JXF550	1	2520	4.5	730	41.2	75
	2	3010	4.1	730	44.8	75
	3	3440	4.5	730	56.2	110
	4	3700	4.2	730	55.7	110
JXF600	1	3620	4.1	730	53.9	110
	2	3950	4.6	730	67.8	110
	3	4700	4.4	730	73.1	132
	4	4900	4.7	730	8205	160
JXF700	1	3230	4	480	45.1	75
	2	3450	4	480	50.1	90
	3	4220	4.1	480	62.8	110
	4	4050	4.6	480	72.5	132
JXF800	1	4830	5.3	480	95.5	160
	2	5530	4.9	480	98.4	160
	3	7040	4.2	480	104.6	160
	4	7230	4.7	480	120.2	185
JXF900	1	5450	4.2	380	73.1	160
	2	6100	4	380	87.4	160
	3	7100	4.2	380	106.9	185
	4	8100	3.8	380	111.77	185

七、訂貨說明

訂貨須知：

一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。

二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。

四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。

五、泵每運行500小時應對軸承進行加油。

六、配填料型密封而產生的漏水屬正?，F象。

八、安裝注意事項

注意事項：1

安裝前應檢查基礎尺寸、位置、表面狀態，標高是否符合設計要求。

注意事項：2

地腳鑼栓孔洗灌混凝土后至少凝固48小時以上并重新檢查泵的水平和垂直度。

注意事項：3

泵與電機必須安裝在同一軸線上，其偏差不超過0.2mm。

注意事項：4

泵的連接管道應合理裝設支架，不應使泵承受裝置的重量。
